서버리스 서비스 예제 - 01 [ API Gateway - Lambda-ElastiCache(Redis) ]

최근 본격적으로 AWS에 서비스를 구축하면서 자잘하게 부딪혔던 작은 문제들을 정리하는 김에 저처럼 처음 접해보시는 분들께 도움이 되길 바라며 공개해 봅니다.



앞으로 몇 번에 걸쳐 간단한 샘플을 만들어보면서 실제 서비스 인프라를 구축하기 위해 어떤 과정들이 필요한지 하나씩 정리해 보겠습니다.



이번에 제작할 샘플은 REST API를 통해 Redis에 정보를 저장하는 과정을 만들어 보겠습니다.

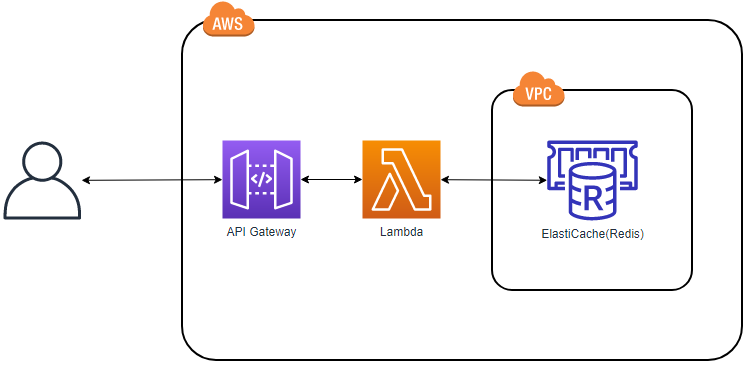

서비스는 아래와 같이 구성해 보겠습니다.





작업은 크게 네 단계로 진행합니다.



1. VPC 구성하기

2. Redis 구성하기

3. Lambda 함수 제작

4. API Gateway 구성하기



따라하기 식으로 구성했으니 편하게 진행해 보시기 바랍니다. 바로 시작해 보겠습니다.



1. VPC(Virtual Private Cloud) 구성하기

중요한 정보를 저장하는 저장소이므로 VPC를 구성하여 외부의 무분별한 접근을 차단하도록 하겠습니다. (2013년부터 AWS에 구축되는 모든 인프라는 VPC안에 구축되도록 강제되고 있습니다. 필수 과정이니 가능한 상세하게 짚고 넘어가도록 하겠습니다.) 이 과정에서는 VPC를 구성하고 서브넷(VPC 내부에서 서비스 목적에 따라 IP 범위를 나누어 구분하기 위한 설정), 보안 설정을 하게 됩니다. Redis를 외부에서 직접 접근하지 못하게 막아야 하므로 Public IP나 Elastic IP를 사용하지 않고 Private IP로만 설정하겠습니다. (public ip를 할당할 수는 없습니다. ^^a)



1-1. VPC 생성하기

마법사로 생성하지 않고 필요한 과정 전부를 직접 만들면서 진행하겠습니다.

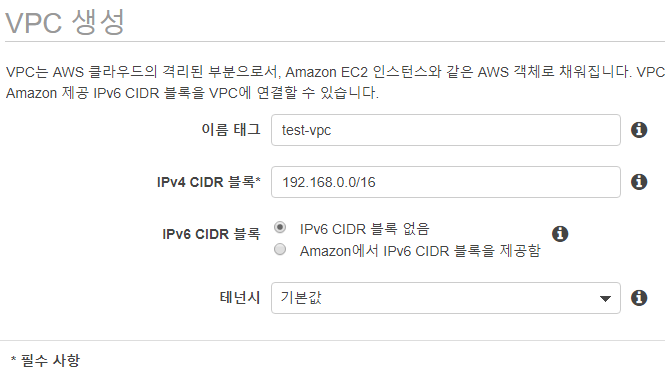

우선 VPC 탭에서 "VPC 생성" 버튼을 누릅니다. "이름 태크"에는 "test-vpc"로 명명하겠습니다.

IPv4 CIDR(Classless Inter-Domain Routing) 블록에는 VPC 안에서 사용할 주소 범위를 지정해야 합니다. 세 개의 subnet으로 관리해야 한다는 가정으로 설정하겠습니다. "192.168.0.0/16"으로 입력합니다. IPv6 블록은 없음으로 하겠습니다.



VPC와 함께 기본적으로 "라우팅 테이블"(Routing Table-라우터가 이를 사용해 최적의 경로를 결정하고 패킷을 전송합니다.), "네트워크 ACL"(Access Control List-오고 가는 패킷을 분석하여 정해진 규칙에 따라 패킷을 전송/차단합니다.)에 새로 생성한 VPC를 위한 항목이 자동 생성됩니다.



1-2. 서브넷 설정

다음으로 서브넷(Subnet-네트워크 영역을 분리)을 생성해 보겠습니다.



DB, Service, Management 영역으로 구분하겠습니다. 그럼 아래와 같은 구조를 가지게 될겁니다.



[db 영역]

CIDR 블럭 : 192.168.10.0/24

가용 ip 대역 : 192.168.10.4 ~ 192.168.10.253 (251개)



[Service 영역]

CIDR 블럭 : 192.168.20.0/24

가용 ip 대역 : 192.168.20.4 ~ 192.168.20.253(251개)



[Management 영역]

CIDR 블럭 : 192.168.30.0/24

가용 ip 대역 : 192.168.30.4 ~ 192.168.30.253(251개)



AWS는 가용 ip 대역 중 처음 4개 IP주소와 마지막 1개 IP주소를 예약하여 사용합니다.

첫 번째 ip는 subnet id, 마지막 한 개는 broadcast addr, 그리고 두 번째에서 네 번째 ip는 NAT Gateway로 활용됩니다.

(이에 대해서는 https://aws.amazon.com/ko/vpc/faqs/ 에서 찾을 수 있었으며, 5개의 ip는 AWS에의해 예약되었기 때문에, 사용자가 사용할 수 없다고 나와 있으나 각각이 정확히 무엇에 활용되는지에 대한 내용은 찾을 수 없었습니다. 알게 되면 글을 수정해 두겠습니다.)



서브넷 영역을 어떻게 사용할지 계획을 세웠으니, 실제로 생성해 보겠습니다.

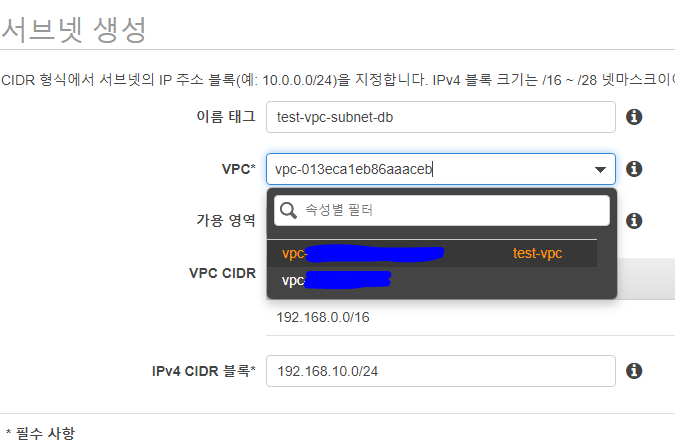

서브넷 생성화 화면 에서 "이름 태크"에는 영역별로 알맞은 이름을 넣어주세요. "test-vpc-subnet-"을 prefix로 두고 영역별 이름을 db, service, management로 명명해 보겠습니다.

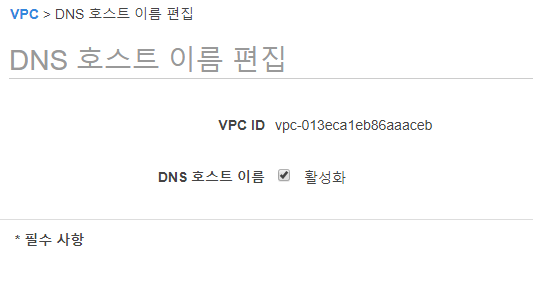

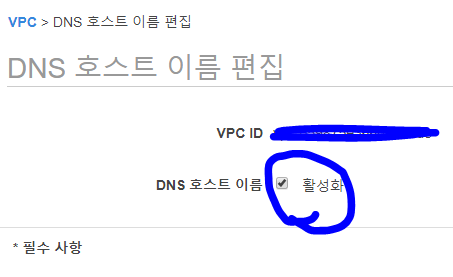

(* "DNS 호스트 이름 편집"에서 "DNS 호스트 이름"을 활성화 해두세요. )



IPv4 CIDR 블럭은 위에 정리했던 내용대로 입력하시면 됩니다. 가용 영역을 선택하지 않으면 AWS가 알아서 설정하게 됩니다.



이제 서브넷 설정을 모두 마치면 아래와 같은 결과를 보실 수 있습니다.



2. Redis 구성하기

이번에는 Redis를 구성하기 위해서 ElastiCache로 가보겠습니다. 확장성과 안정성을 고려해 Cluster 모드로 설정하겠으나 테스트 용도이니 가장 저렴한 노드로 구성하겠습니다.



2-1. Redis 생성하기

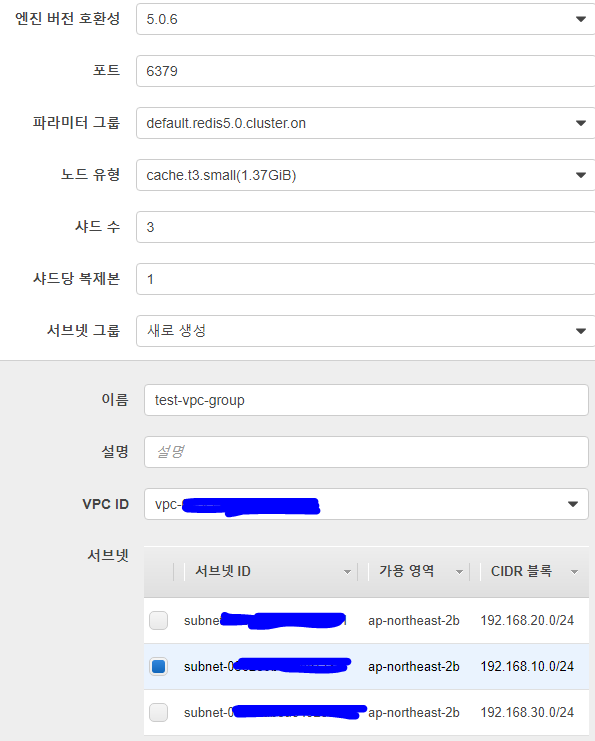

이름을 "test-redis"로 입력하고 노드 유형을 "cache.t3.small"로 지정하겠습니다. 샤드 당 복제본도 기본설정 2에서 1로 조정했습니다.



그리고 서브넷 그룹에서 "새로 생성"을 선택하고, test-vpc를 위한 그룹을 "test-vpc-group"로 생성합니다. 서브넷은 위에서 "test-vpc-subnet-db" 라고 명명한 서브넷을 선택합니다.



서브넷 그룹은 ElastiCache console 메인 화면의 좌측 메뉴에 "서브넷 그룹"이라는 메뉴를 통해 생성/수정/삭제 할 수 있습니다.



나머지는 기본 값으로 두고 생성을 완료합니다. 생성 완료까지는 약 5분 ~ 10분 정도 소요됩니다.



2-2. redis-cli로 Redis 접속해보기

현재 생성된 Redis는 VPC안에 생성되어 있으며, 설정된 보안 그룹에서 inbound에 예외처리를 하지 않아 직접 접근할 수 없는 상태입니다. 또한 RDS와 달리 ElastiCache는 AWS 외부에서 접속 할 수 없도록 되어 있습니다. 이를 위해 ElastiCache-Redis가 설정된 VPC 내부에 EC2를 추가하여 접근해 Redis로 접속할 수 있습니다.



그럼 EC2를 생성, 원격접속하여 redis-cli를 설치 후 Redis로 접속을 시도해 보겠습니다.



EC2 생성 과정은 간단히 텍스트로 정리하겠습니다.



1) "Amazon Linux 2 AMI (HVM), SSD Volume Type" 선택

2) "t2.micro" 선택

3) 인스턴스 구성에서 ..

   3-1. 네트웍크에서 test-vpc 선택

   3-2. 서브넷은 test-vpc-subnet-management 선택

4) 스토리지 추가 , 태그 추가 - 기본 설정

5) 보안 그룹 구성 -> 기존 보안 그룹 선택 -> test-vpc 보안 그룹 선택

6) "검토 및 시작" -> "시작하기" 버튼 선택

7) 기존 키 페어 선택 또는 새 키 페어 생성 -> "새 키 페어 생성" -> "키 페어 이름"에 "test-vpc-key-pair" 입력 -> "키 페어 다운로드" 선택 (다운로드된 키 페어는 EC2에 원격접속할 때 사용됩니다.)

8) "인스턴스 시작" 선택



이제 EC2로 접속하여 Redis로 연결해보겠습니다. 외부에서의 접속을 위해 public ip와 라우팅 설정을 추가하겠습니다.

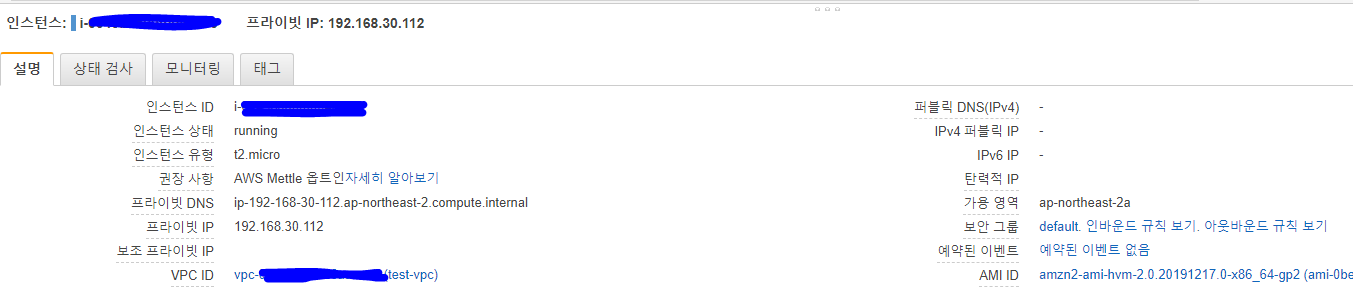

우선 생성된 인스턴스 상태를 살펴보겠습니다.



현재는 public dns가 설정되지 않은 걸 확인 할 수 있습니다.



이제 VPC로 다시 가서 "인터넷 게이트웨이"를 선택 후 "인터넷 게이트웨이 생성"을 누르고 생성을 시도합니다. name tag에는 "igw-test-vpc-management"라고 명명합니다. 생성 직후에는 상태가 "detached"로 되어 있습니다. 이제 생성한 igw를 선택 후 "작업" -> "VPC에 연결"을 선택합니다. 그리고 "test-vpc"에 연결합니다.

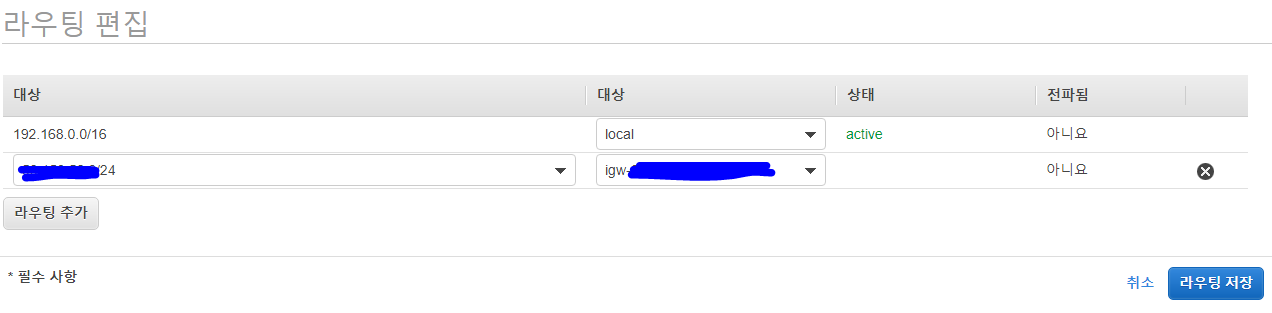

그리고 EC2 화면에서 생성한 인스턴스를 선택 후 하단 "설명"탭의 "서브넷 ID"를 선택하면 VPC 화면으로 전환됩니다. 이후 하단의 "라우팅 테이블"탭을 선택하고 하단의 "서브넷 연결"을 선택, "서브넷 연결 편집"을 선택 후 "test-vpc-subnet-management" 서브넷을 선택 후 "저장"하세요. 그리고 "작업" 버튼에서 "라우팅 편집"을 선택하고 "라우팅 추가" 버튼을 눌러 라우팅 정보를 추가합니다.

각 대상에는 "0.0.0.0/0"를 입력하고 "igw-test-vpc-management"를 찾아 선택합니다. 그리고 다시 인스턴스 설정 화면을 돌아옵니다.



다음으로 외부에서 접속할 수 있는 public ip를 elastic ip 탭에서 할당해 보겠습니다.

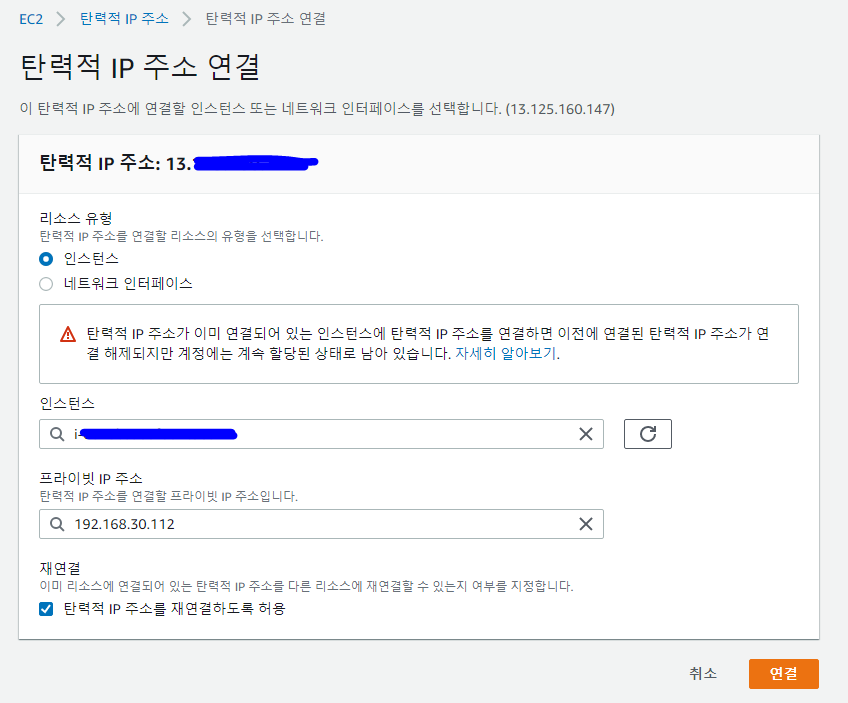

"탄력적 IP"라는 메뉴를 선택한 후 "탄력적 IP 주소 할당" 버튼을 선택하여 퍼블릭 주소를 하나 할당합니다. 그리고 "Actions" 버튼을 눌러 "탄력적 IP 주소 연결"을 선택한 후 생성한 인스턴스에 연결해 줍니다.

다시 인스턴스 정보 화면으로 넘어가면 생성한 IP가 public ip에 세팅된 것을 확인할 수 있습니다. 혹시 "퍼블릭 DNS"에 할당된 정보가 없다면 VPC에서 "DNS 호스트 이름"을 활성화하여 저장하면 됩니다.

마지막으로 보안 그룹에서 SSH 포트(22)에 대한 인바운드 규칙을 추가하겠습니다.



이제 SSH를 사용하여 인스턴스에 연결해 보겠습니다.



위에서 다운받은 ppm(Privacy Enhanced Mail)파일을 그대로 사용할 수 있으며, putty 혹은 ssh client에서 사용하려면 ppk(Putty Privite key) 파일로 변경해야 하는데 이에 대해서는 여기서 상세히 다루지는 않겠습니다.

ssh -i your_pem_file ec2-user@ec2_public_dns 형태로 접속을 시도하면 됩니다.



"WARNING: UNPROTECTED PRIVATE KEY FILE!" 에러가 발생한 적이 있는데 windows에서는 이상하게 다운받은 c:\Users\내계정명\Downloads에서는 문제 없는데, 다른 드라이브로 옮겨서 테스트 했을 때는 이 에러가 발생했었습니다. 에러 내용은 해당 파일에 접근할 수 있는 권한이 너무 많이 열려 있다는 내용인데, 저와 같은 현상이 발생하는건 애매하네요 -_-a



이제 redis-cli를 설치해서 접속해 보겠습니다.



우선 gcc가 없다면 먼저 설치해 주세요.

sudo yum install -y gcc

그리고 redis를 다운받아 설치합니다.

sudo wget http://download.redis.io/releases/redis-5.0.6.tar.gz

sudo tar xvzf redis-stable.tar.gz

cd redis-stable

sudo make distclean
sudo make MALLOC=libc

sudo cp src/redis-cli /usr/bin/

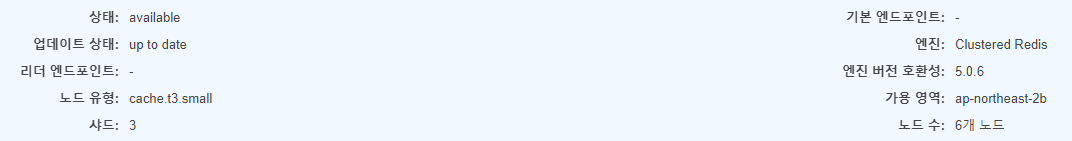

생성된 Redis를 선택해서 아래 정보를 보시면 기본 엔드포인트가 비어 있는 걸 확인할 수 있습니다.

이는 위에서 클러스터 모드로 설정했기 때문인데, 클러스터 이름을 선택하여 아무 샤드나 선택하여 들어간 후 내부 노드 하나를 선택하면 엔드포인트가 있습니다. (클러스터 모드가 아닌 경우 기본 엔드포인트를 바로 확인할 수 있습니다.)



이 엔드포인트를 복사해서 아래와 같이 접속하면 정상적으로 접근 가능합니다.

redis-cli -h your_redis_node_endpoint

이제 저장소에 대한 설정이 마무리되었습니다. 다음으로는 서비스 영역을 제작할 차례입니다.

3. Lambda 함수 제작

Redis Cluster에 점수를 기록하는 함수를 제작해 보겠습니다.



우선 nodejs를 사용해 setScore라는 이름의 람다 함수를 하나 만듭니다.



ioredis module이 필요하기 때문에 실제 필요한 코드와 module은 zip으로 압축해서 올려야 합니다. 로컬에서 폴더를 만들어 모듈을 설치하고, index.js 파일에 아래 소스를 붙여 넣으세요.



npm install ioredis

// index.js

'use strict';
var Redis = require('ioredis');

exports.handler = (event, context, callback) => {
    var client = new Redis.Cluster([
        {
            host: "your_redis_endpoint_1",
            port: 6379
        },
        {
            host: "your_redis_endpoint_2",
            port: 6379
        }
    ]);

   var key = event.id;
   var score = event.score;
   client.set(key, {"score": score}, (err, ret) => {
        if(err)
            console.info("err = ", err);
        else
            console.info("ret = ", ret);
        client.quit(()=> {
            callback(err, {body:  "Result : " + ret});
        });
    })
}

(* Redis를 클러스터 모드로 설정하지 않았다면 Redis.Cluster 대신 new Redis( "기본 엔드 포인트")로 지정하여 사용하세요.)

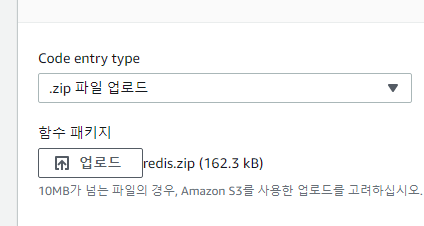

그리고 해당 폴더의 내용을 zip으로 압축 후 "업로드", 그리고 해당 함수를 저장합니다.

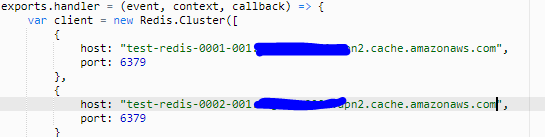

redis 주소는 위에서 생성한 세 노드 모두 입력해 두시면, 추후 특정 노드에서 문제 발생 시 별도 처리 없이 즉각 대응 가능합니다. 아래와 같이 설정된 redis 주소를 입력해 두시기 바랍니다.

이제 이 함수가 Redis가 있는 VPC에 접근할 수 있도록 허용해야 합니다.



IAM에서 "역할" -> "역할 만들기"를 선택합니다.

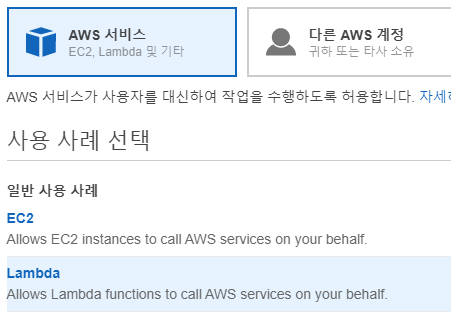

그리고 Lambda를 선택 후 "AWSLambdaVPCAccessExecutionRole"역할을 선택합니다.

그리고 역할 이름을 "lambda-vpc-execution-role"로 입력하여 할당한 후 람다 함수로 돌아가 하단의 "실행 역할"에서 "lambda-vpc-execution-role"를 선택합니다.



그리고 하단의 VPC 항목으로 가서 "test-vpc"를 선택하고 서브넷 항목에 db, management 서브넷을 선택합니다. 보안 그룹은 default를 선택한 후 람다 함수를 저장합니다.

이제 잘 작동하는지 테스트 해보겠습니다.

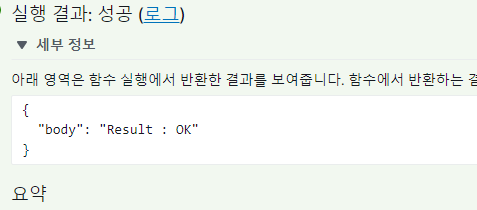

위와 같이 설정 후 테스트를 시도하면 아래와 결과를 확인할 수 있습니다.

ssh로 접속해서 잘 입력되었는지 확인 해보세요. :)



4. API Gateway 구성하기

REST API로 선택, "새 API" 선택, API 이름에는 "leaderboard"라는 이름으로 입력하겠습니다.



"leaderboard"API 화면에서 리소스를 생성하고, 리소스 이름은 "put-score"로 지정하세요.



그리고 메서드를 "POST"로 생성합니다.

그리고 "Lambda 함수"를 선택 후 위에서 생성한 "setScore" 람다 함수를 지정합니다.



이제 생성한 리소스를 배포할 차례입니다. "작업" 버튼을 눌러 "API 배포"를 선택하고 "배포 스테이지"에서 "새 스테이지"를  선택 후 "스테이지 이름"에는 "prod"라고 입력합니다.

이제 스테이지로 가면 호출할 수 있는 URL을 확인 할 수 있습니다. curl을 이용해서 정상 작동하는지 확인해 보겠습니다.

curl -L -v -d "{\"id\": \"test_id2\", \"score\" : 1000}" -H "Accept: application/json" -H "Content-Type: application/json" path_your_url



수고하셨습니다. 최종 테스트를 한번에 잘 완료되셨길 바랍니다.



"따라하기" 처럼 해볼 수 있도록 정리해 봤는데 도움이 되었나 모르겠네요. 어쨌든 나중에 까먹으면 다시 보려고 정리를 시작한 글인데 생각보다 꽤 오래 걸렸네요.



무사히 잘 마치셨길 바라며 다음에는 DynamoDB 사용하면서 정리한 글로 다시 뵙겠습니다. :)
